WEH クイックコネクター
Quick Connector

コード
Quick Connector

WEH クイックコネクター
Quick Connector

コード: Quick Connector
[WEHコネクタ・シリーズ]
・油空圧の圧力テスト・作動テストのプラグおよび充填用のクイックコネクターです。
・締め付け作業やシールテープ不要で、ワンアクションで接続できます。

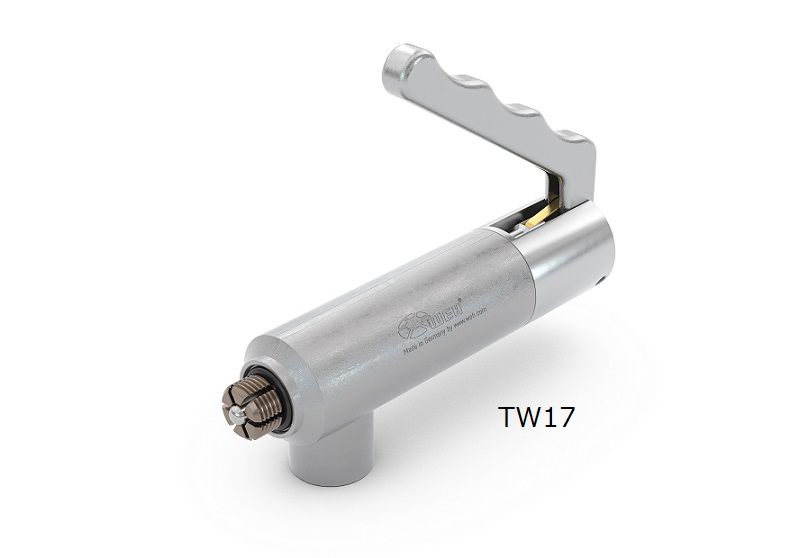

TW17
マニュアル仕様のハンドル・タイプ
最大35MPaまで対応可能です。

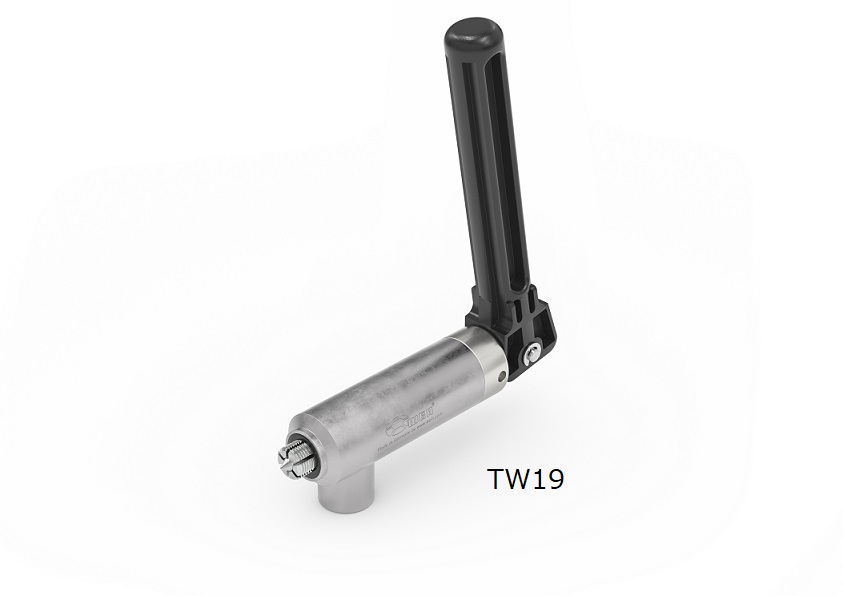

TW19
クランプ力の高いレバー・ロック方式(マニュアル仕様)
最大35MPaまで対応可能です。

WEHコネクターは、他にも、オネジ、パイプ、タケノコなど、様々な接続部に対応しております。

是非お問い合わせください。
No. ポート部ネジ TW17 TW19
1 G 1/8 C1-33274-X1 -
2 G 1/4 C1-62818 C1-31362
3 G 3/8 C1-92125 C1-144509
4 G 1/2 C1-79799 C1-143691
5 G 1 - C1-116089
6 7/16-20 UNF C1-14781-X1 -
7 9/16-18 UNF C1-14783 C1-16485
8 3/4-16 UNF C1-14785 C1-17618
9 7/8-14 UNF C1-14787 C1-18242
10 1"5/16-12 UN C1-14791 C1-16461
11 Rc(BSPT) 1/8 C1-14755 -
12 Rc(BSPT) 1/4 C1-14757 -
13 Rc(BSPT) 3/8 C1-14759 -
14 Rc(BSPT) 1/2 C1-14761 -
15 Rc(BSPT) 3/4 C1-18580 -
16 Rc(BSPT) 1 C1-16982 -

WEH クイックコネクター
Quick Connector

コード
Quick Connector
No. ポート部ネジ TW17 TW19
1 G 1/8 C1-33274-X1 -
2 G 1/4 C1-62818 C1-31362
3 G 3/8 C1-92125 C1-144509
4 G 1/2 C1-79799 C1-143691
5 G 1 - C1-116089
6 7/16-20 UNF C1-14781-X1 -
7 9/16-18 UNF C1-14783 C1-16485
8 3/4-16 UNF C1-14785 C1-17618
9 7/8-14 UNF C1-14787 C1-18242
10 1"5/16-12 UN C1-14791 C1-16461
11 Rc(BSPT) 1/8 C1-14755 -
12 Rc(BSPT) 1/4 C1-14757 -
13 Rc(BSPT) 3/8 C1-14759 -
14 Rc(BSPT) 1/2 C1-14761 -
15 Rc(BSPT) 3/4 C1-18580 -
16 Rc(BSPT) 1 C1-16982 -
形状・寸法など予告なく変更する事がありますのでご了承ください。
