スプリットフランジクランプ(割フランジ)
Split Flange clamps

スプリットフランジクランプ(割フランジ)
Split Flange clamps

コード
Split Flange clamps
No. item A B φd H 最高使用
圧力MPa
1 FL00-08S 17.48 38.10 8.74 13 20.5
2 FL00-12S 22.26 47.63 10.31 14 20.5
3 FL00-16S 26.16 52.37 10.31 16 20.5
4 FL00-20S 30.18 58.72 11.91 14 20.5
5 FL00-24S 35.72 69.85 13.49 16 20.5
6 FL00-32S 42.88 77.77 13.49 16 20.5
7 FL00-08H 18.24 40.49 8.74 16 41
8 FL00-12H 23.82 50.80 10.31 19 41
9 FL00-16H 27.78 57.15 11.91 24 41
10 FL00-20H 31.76 66.68 13.49 27 41
11 FL00-24H 36.52 79.38 16.66 30 41
12 FL00-32H 44.46 96.82 19.84 37 41
No. item A B φd H 最高使用
圧力MPa
1 FL00-08S 17.48 38.10 8.74 13 20.5
2 FL00-12S 22.26 47.63 10.31 14 20.5
3 FL00-16S 26.16 52.37 10.31 16 20.5
4 FL00-20S 30.18 58.72 11.91 14 20.5
5 FL00-24S 35.72 69.85 13.49 16 20.5
6 FL00-32S 42.88 77.77 13.49 16 20.5
7 FL00-08H 18.24 40.49 8.74 16 41
8 FL00-12H 23.82 50.80 10.31 19 41
9 FL00-16H 27.78 57.15 11.91 24 41
10 FL00-20H 31.76 66.68 13.49 27 41
11 FL00-24H 36.52 79.38 16.66 30 41
12 FL00-32H 44.46 96.82 19.84 37 41

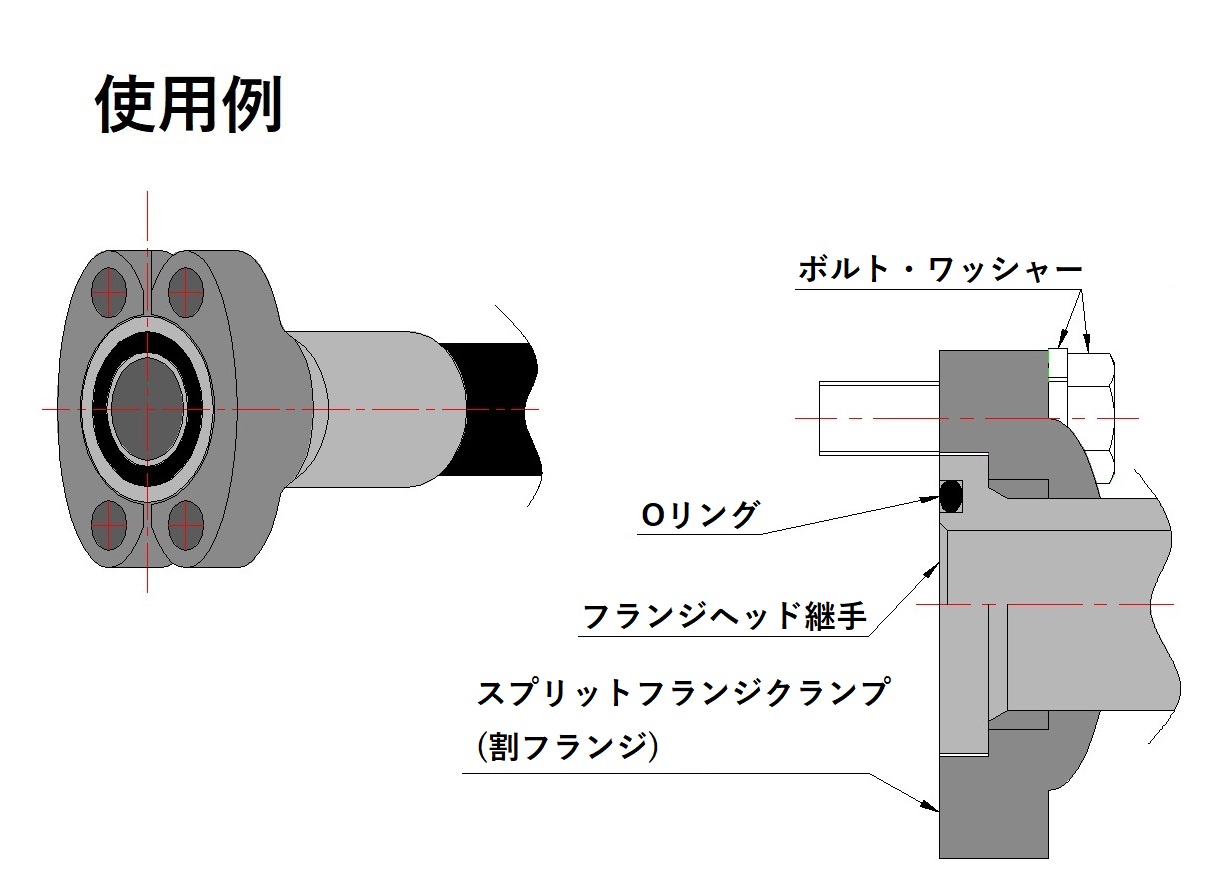

本製品は、ユニファイネジ用のフランジヘッド継手の固定用割クランプとなります。

当サイトでは、スプリットフランジクランプだけでなく、

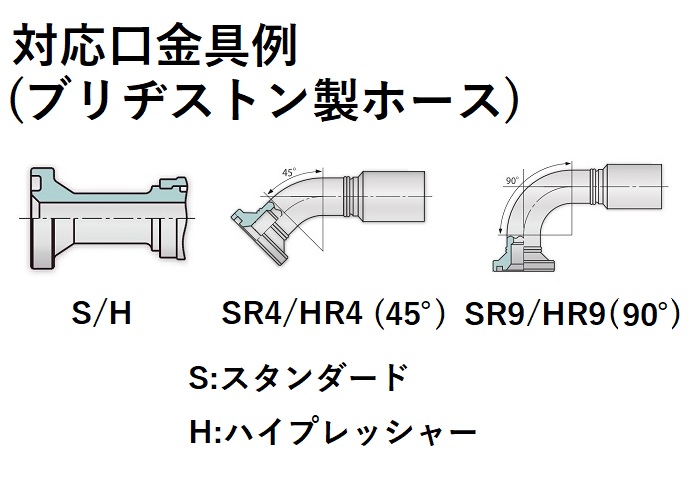

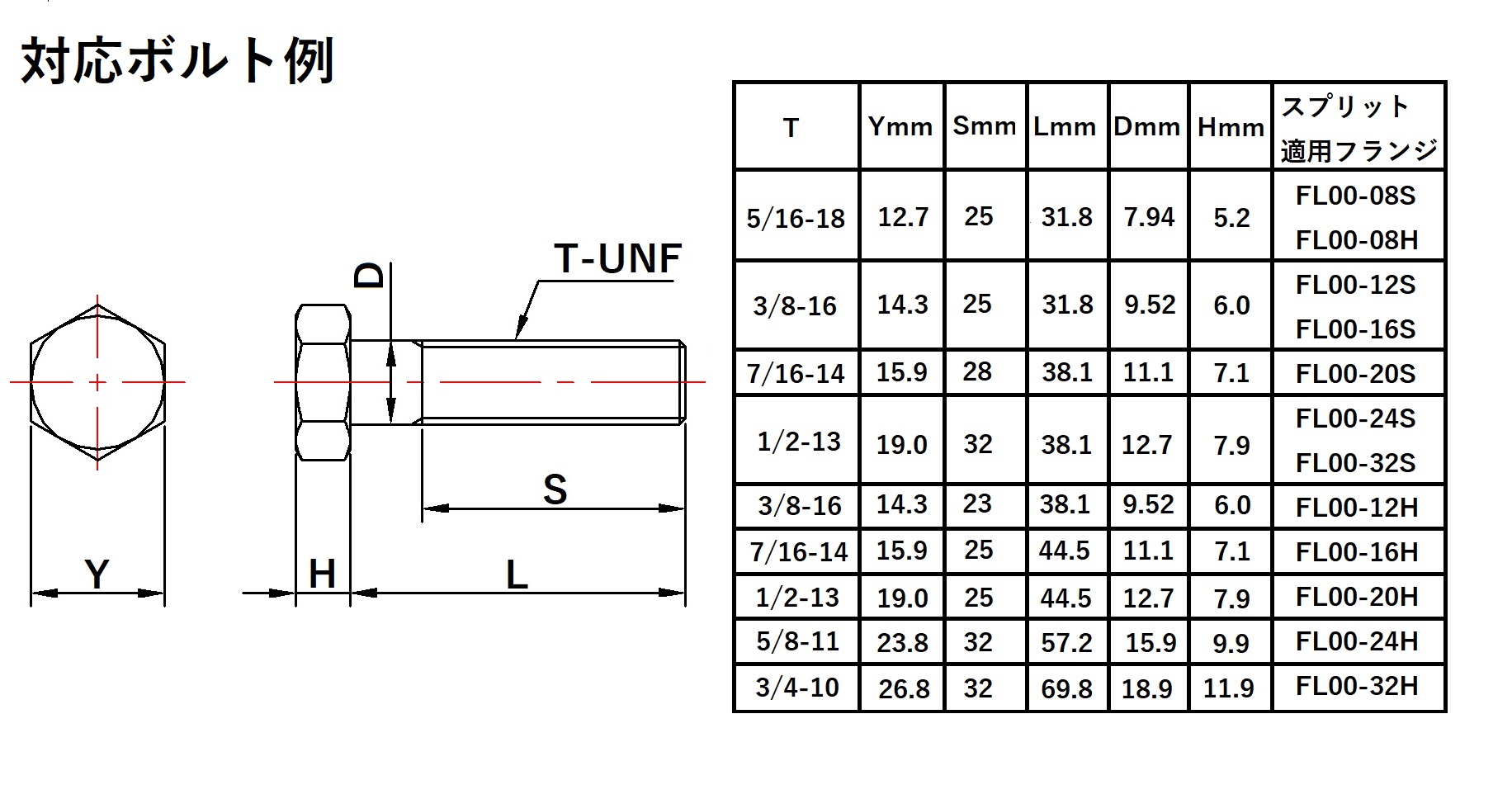

フランジヘッド継手、対応ボルトの御見積も行っております。
是非お問い合わせください。

弊社オンラインショップのツギタロウ.comでは、本製品と組み合わせて使える金具を使用したホースを簡単に注文することが可能です。
<ツギタロウ.comのホース購入はこちら>

関連カテゴリ
形状・寸法など予告なく変更する事がありますのでご了承ください。
